Omega40 Rev.A 40%键盘

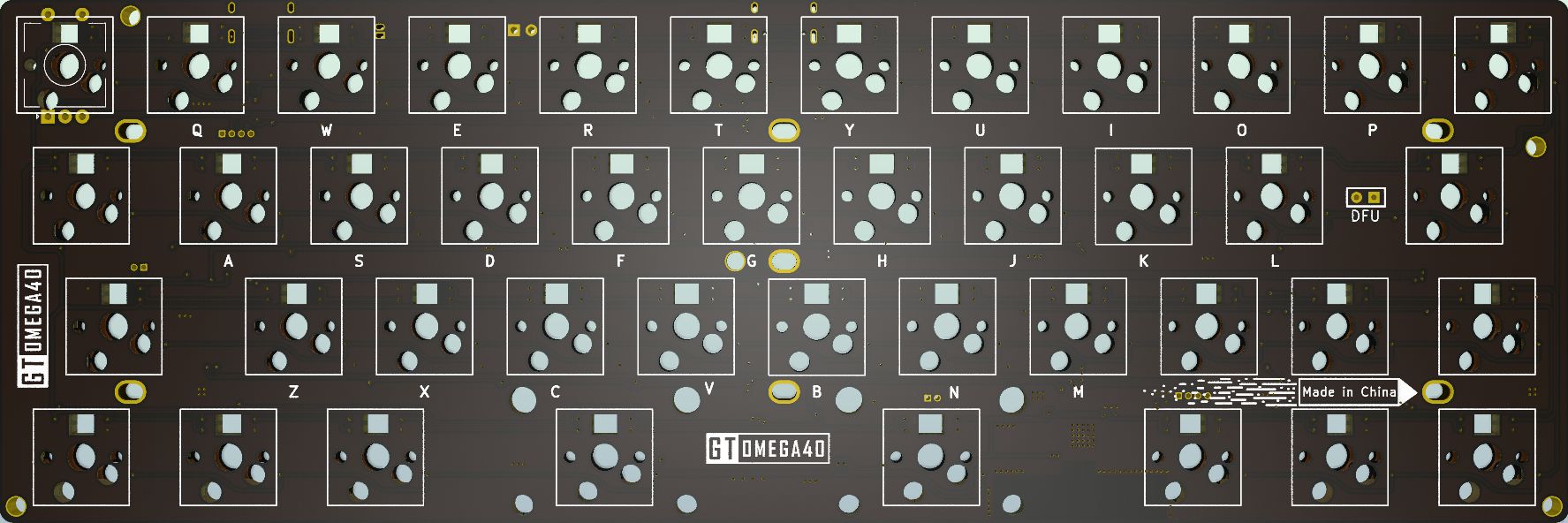

Omega40 Rev.A

描述

  • 4x11阵列的40%键盘,共42键
  • 支持RGB轴灯,支持丰富的同QMK灯效
  • 双Type-C接口,支持左侧与中间两个位置
  • 引出外接USB接口,可外接模块
  • 键盘主控为nRF52832/nRF52810(芯片+贴片天线)
  • 采用热拔插方式(佳达隆轴座)
  • 支持旋转编码器
  • 共引出7个针脚可自行添加外设
  • RGB轴灯兼容指示灯
  • PCB尺寸:228.5mm×76.2mm

重要提示

Omega40 Rev.A采用了两种主控:nRF52832 与 nRF52810

刷写的固件是不同的,请注意区分自己的硬件主控,选择对应的固件

RGB轴灯说明

此版轴灯采用WS2812 RGB灯,支持各种丰富绚丽的灯效(同QMK灯效),支持Caps指示灯、USB与蓝牙状态指示灯。

可采用Lshift+Rshift+Z X C V等RGB控制功能调整RGB轴灯。

或 接入配置工具,找到 灯光 功能,将RGB阵列相关按键设定到你指定的按键上控制RGB灯光。

由于WS2812的静态耗电非常大,哪怕是Keypress类灯效(只有按键后才会亮灯),耗电也很大。所以在使用电池供电时,请尽量关闭RGB以便节电。需要使用灯效的情况,建议采用USB供电。

指示灯说明

由第二排左起第一颗灯指示Capslock状态;由第一排左起第二颗灯指示键盘输出状态;

  • 绿色-USB输出
  • 青色-2.4G无线输出
  • 蓝色-蓝牙通道1️⃣输出
  • 红色-蓝牙通道2️⃣输出
  • 橙色-蓝牙通道3️⃣输出

指示灯可通过Lshift+Rshift+L 或 通过配置工具设置一颗状态灯开关按键 开关

指示灯支持独立运行,建议在使用电池时,关闭RGB轴灯,开启指示灯,指示灯将可自动关闭节能

如何启用旋钮编码器

只需要将旋钮编码器焊接到ESC位置,然后接入配置工具,找到键盘设置--布局配置--编码器选项,将按键更改成编码器。

顶部出现的两颗按钮就是旋转功能,下面第一颗按键,就是旋钮按键功能。

下载及说明

下载固件

获取更多下载

访问 使用说明 / 常见问答 / 故障排除
